一、用途

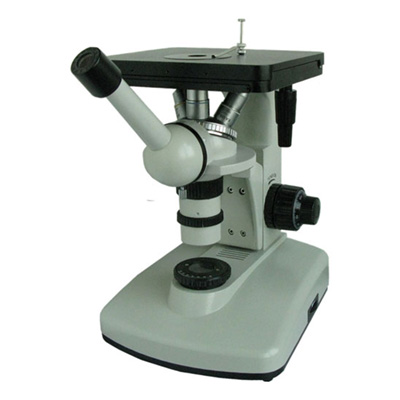

BM-4XA I 單目金相顯微鏡是用于鑒別和分析各種金屬和合金的組織結構，可廣泛地應用在工廠或實驗室進行鑄件質量的鑒定，原材料的檢驗或對材料處理后金相組織的研究分析等工作。

二、技術規格

1、目鏡

類 別	放大倍數	視場直徑(mm)
平場目鏡	10X	18
	12.5X	15

2、物鏡：

類 別	放大 倍數	數值孔徑 N.A(mm)	系統	焦距(mm)	工作距離(mm)
消色差物鏡	10X	0.25	干	17.13	7.316
平場消色差金相物鏡	40X	0.65		4.45	0.66
消色差物鏡	100X（油）	1.25	油	2.906	0.198

3、顯微鏡的總放大倍率

物 鏡	目 鏡	鏡筒系數	總放大倍數
10X	10X	1X	100X
40X			400X
100X（油）			1000X

物 鏡	目 鏡	鏡筒系數	總放大倍數
10X	12.5X	1X	125X
40X			500X
100X（油）			1250X

4、機械筒長：160mm

5、微動調焦：調節范圍：30mm；刻度格值：0.002mm

6、載物臺尺寸：180×200mm；移動范圍：縱向50mm，橫向70mm

7、載物片孔徑：Φ10，Φ20mm

8、照明燈泡：鹵素燈6V20W，亮度可調。

9、變壓器：內置式85-265伏輸入電壓寬電壓變壓器。

三、儀器成套性

序號	名 稱	單位	數量	備 注
1	金相顯微鏡主體	臺	1
2	單目鏡筒	只	1
3	平場目鏡：10×、12.5×	只	各1
4	消色差物鏡：10×、100×油	只	各1
5	平場消色差金相物鏡：40×	只	1
6	杉木油	瓶	1
7	鹵素燈泡（6V/20W）、保險絲	只	各1	備用
8	濾色片（蘭、綠、黃）	片	各1
9	載物片（Φ10、Φ20）	件	各1
10	載物臺壓簧	件	1
11	電源線	根	1
12	產品使用說明書	份	1
13	產品合格證明	份	1
14	產品保修卡	份	1
